Sécheur vertical

Description
Le sécheur vertical est l'un des équipements-clé dans le processus de fabrication de briquettes, et est conçu pour des briquettes en matériaux divers, incluant charbon, minerais, poudre de fer, fluorite, etc. Le processus de séchage vertical prend en compte les propriétés spécifiques des briquettes, et met à profit l'action de la gravité, offrant ainsi une alternative à faible encombrement, hautes performances et à prix compétitif.

Les briquettes en poudre de charbon présentent généralement un taux d'humidité compris entre 12 et 14% ; ce taux est réduit à 2-4% après passage par le sécheur vertical, et le produit fini peut ainsi être facilement stocké et transporté. Une configuration améliorée permet de plus le cas échéant d'obtenir un taux d'humidité allant jusqu'à moins de 1.5%. Le sécheur vertical pour poudres est adapté au séchage de briquettes de minerais, tiges de charbon, etc.

Les plus
1. Le sécheur vertical représente un investissement moitié moindre par rapport à un sécheur à bande classique, pour un encombrement au sol réduit de 67 à 80%.
2. Ce type d'appareil de séchage industriel bénéficie d'un faible coût d'opération et d'une consommation d'énergie réduite.
3. Le sécheur vertical peut être combiné à différents équipements pour créer une ligne de production de briquettes automatisée.
4. Utilisation simple et entretien aisé : le sécheur vertical ne nécessite pas d'entretien quotidien, grâce à l'absence de pièces à mouvement mécanique.
5. Matériel conçu pour une utilisation en continu, pour un rendement élevé.
6. Les sécheurs verticaux Yuke permettent de réduire considérablement la tâche de l'opérateur.

Principe de fonctionnement

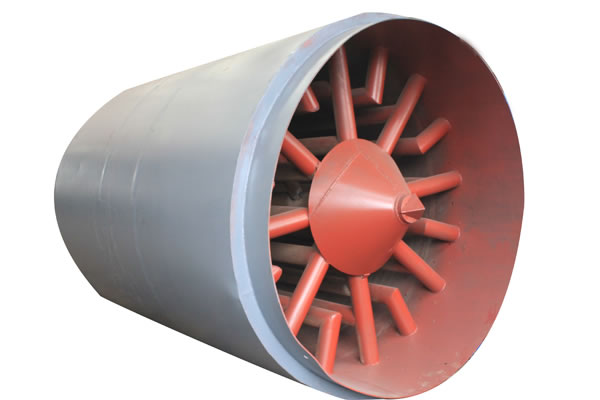

Les briquettes sont trasnférées vers le somment du sécheur vertical via un système de convoyage à bande, où elles sont réparties de manière uniforme. Elles sont ensuite soumises à l'action de la gravité durant la rotation du cône, et soumises à un échange de chaleur via la ventilation venant de la base de l'appareil. L'eau contenue dans les briquettes est évacuée avec l'air circulant ; les briquettes sont complètement séchées en l'espace de 2 heures.

Caractéristiques techniques
Modèle Capacité (t/h) Puissance (kw)
YKVD -1800 3-6 22
YKVD -2800 8-10 30
YKVD -3000 12-15 30
YKVD -3200 15-20 37

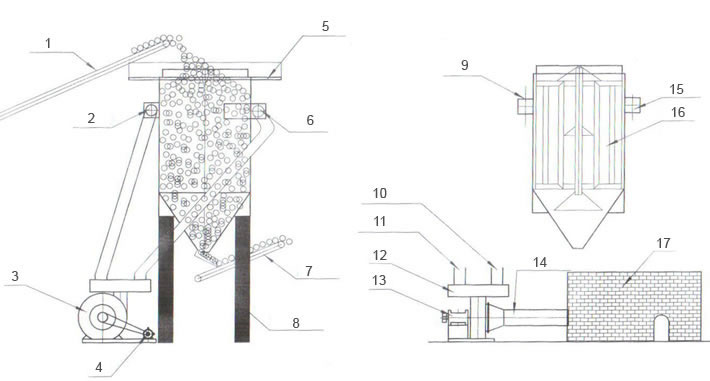

Diagramme de fonctionnement

Diagramme de fonctionnement du sécheur vertical

1. Alimentation en matériau via convoyeur à bande
2. Buse d'aération 1
3. Ventilateur
4. Moteur
5. Plate-forme de travail
6. Buse d'aération 2
7. Déchargement par convoyeur à bande
8. Pillier en béton
9. Buse d'aération 1

10. Connecteur buse d'aération 2
11. Connecteur buse d'aération 1
12. Soufflet
13. Ventilateur
14. Conduit à air
15. Buse d'aération 2
16. Schéma du sécheur vertical
17. Fourneau

Noms relatifs
processus de séchage vertical | sécheur vertical pour poudres | appareil de séchage industriel | ligne de production de briquettes
